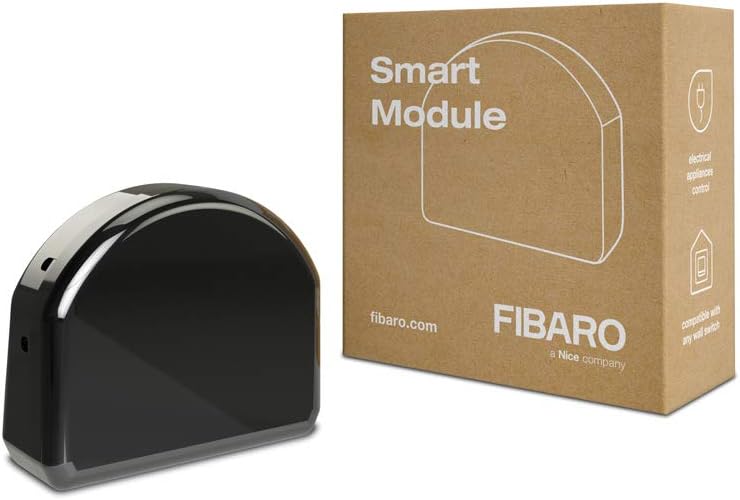

Le Fibaro Smart Module FGS-224 est le micromodule Z-Wave 700 Series à 2 relais indépendants de Fibaro. C’est le successeur direct du Double Switch 2 (FGS-223), avec les mêmes améliorations que le FGS-214 par rapport au FGS-213 : Z-Wave 700 Series, S2 Authenticated, SmartStart, et surtout deux contacts secs NO/NC indépendants qui permettent de piloter des équipements basse tension sur chaque canal. Sa capacité à gérer 2 circuits depuis une seule boîte — avec des configurations mixtes (1 canal 230 V + 1 canal contact sec) — en fait le module le plus polyvalent de toute la gamme Fibaro.
Voir l'offre sur Amazon →
Spécifications techniques
| Caractéristique | Valeur |
|---|---|
| Référence | FGS-224 (Smart Module 2 relais — version EU) |
| Protocole | Z-Wave Plus 700 Series — S2 Authenticated — SmartStart |
| Fréquence | 868,42 MHz (EU) |
| Relais | 2 × NO/NC indépendants (Normally Open / Normally Closed) |
| Mode sortie OUT1 | Relais 230 V AC OU contact sec — paramètre 1 |
| Mode sortie OUT2 | Relais 230 V AC OU contact sec — paramètre 2 |
| Charge max 230 V / canal | 10 A / 2 500 W résistif |
| Charge max inductive / canal | 5 A / 1 000 W (moteurs, transformateurs) |
| Contact sec basse tension | Max 250 V / 1 A — 12/24 V DC ou AC — par canal |
| Mode impulsion | Oui — par canal — durée configurable (ms) |
| Mesure énergie | Oui — W + kWh + V — par canal indépendamment |
| Entrées interrupteurs | S1 (canal 1) + S2 (canal 2) — bistable ou poussoir |
| Câblage | Neutre (N) obligatoire |
| Répéteur Z-Wave | Oui (alimenté en permanence) |
| Boîte encastrement | 45 mm minimum — 60 mm recommandé (2 relais + câblage) |
| Dimensions | 42,5 × 38,5 × 22 mm (2 mm de plus que le FGS-214) |
| Poids | 28 g |
| Température de fonctionnement | 0°C à +40°C |
| Garantie | 2 ans |
Le neutre est obligatoire. La boîte d’encastrement doit être suffisamment profonde : 45 mm minimum, 60 mm recommandé pour un câblage confortable avec 2 circuits (4 fils de sortie + 2 fils d’entrée + alimentation).
Les 4 configurations possibles du FGS-224
C’est l’avantage majeur du FGS-224 sur tout concurrent : les deux canaux sont indépendants et configurables séparément. Quatre combinaisons sont possibles selon les paramètres 1 et 2 :
| Configuration | Param. 1 (OUT1) | Param. 2 (OUT2) | Cas d’usage typique |
|---|---|---|---|
| 230V + 230V | 0 | 0 | Lumière salon + lumière couloir depuis 1 boîte |
| 230V + contact sec | 0 | 1 | Lumière entrée + gâche interphone depuis 1 boîte |
| Contact sec + 230V | 1 | 0 | Portail (contact sec) + lumière extérieure depuis 1 coffret |
| Contact sec + contact sec | 1 | 1 | Portail + électrovanne arrosage — 2 équipements basse tension |
La configuration « 230V + contact sec » est la plus utilisée en pratique : OUT1 pilote la lumière de l’entrée en 230 V, OUT2 pilote la gâche électrique de la porte d’entrée en contact sec. Un seul FGS-224 remplace deux modules séparés.
Où acheter le Fibaro Smart Module FGS-224 ?
Voir l'offre sur Amazon →Installation pas à pas
OBLIGATOIRE : couper le disjoncteur du circuit et vérifier l’absence de tension avant tout câblage
Câblage — configuration standard 230 V + 230 V
Time needed: 30 minutes
Les deux canaux pilotent chacun une charge 230 V
- Phase → borne L. Neutre → borne N. Ces bornes alimentent le module ET les deux charges.
- Canal 1 : fil retour vers charge 1 → borne Q1. Interrupteur 1 → borne S1.
- Canal 2 : fil retour vers charge 2 → borne Q2. Interrupteur 2 → borne S2.
- Paramètre 1 = 0 et paramètre 2 = 0 (mode 230 V sur les deux canaux).
Câblage — configuration 230 V + contact sec (lumière + gâche)
- Phase → borne L. Neutre → borne N.
- OUT1 230 V : fil retour lampe → borne Q1. Interrupteur lumière → S1.
- Paramètre 1 = 0 (mode 230 V sur OUT1).
- OUT2 contact sec : câbler le circuit basse tension entre C2 et NO2.
- Paramètre 2 = 1 (mode contact sec sur OUT2).
- Paramètre 7 = 1 (mode impulsion sur OUT2). Paramètre 8 = 200 (200 ms pour gâche).
La borne Q2 reste non câblée en mode contact sec. La sortie du canal 2 est uniquement accessible via les bornes C2 et NO2/NC2.
Câblage — configuration contact sec + contact sec (2 portails ou portail + électrovanne)
- Phase → L. Neutre → N. Les bornes Q1 et Q2 peuvent rester libres ou avec charges fictives.
- Contact sec 1 : câbler entre C1 et NO1. Paramètre 1 = 1.
- Contact sec 2 : câbler entre C2 et NO2. Paramètre 2 = 1.
- Configurer mode bistable ou impulsion indépendamment sur chaque canal.
Tableau de câblage par borne selon la configuration
| Borne | Mode 230V OUT1 | Mode contact sec OUT1 | Mode 230V OUT2 | Mode contact sec OUT2 |
|---|---|---|---|---|
| L | Phase 230V (obligatoire) | Phase 230V (alim. module) | Idem | Idem |
| N | Neutre (obligatoire) | Neutre (alim. module) | Idem | Idem |
| Q1 | Retour vers charge 1 | Libre ou charge factice | — | — |
| Q2 | — | — | Retour vers charge 2 | Libre ou charge factice |
| S1 | Interrupteur canal 1 | Idem | — | — |
| S2 | — | — | Interrupteur canal 2 | Idem |
| C1 | — | Common circuit BT 1 | — | — |
| NO1 | — | Borne + circuit BT 1 | — | — |
| C2 | — | — | — | Common circuit BT 2 |
| NO2 | — | — | — | Borne + circuit BT 2 |
Inclusion Z-Wave
SmartStart (700 Series — recommandé)
- Scanner le QR code du FGS-224 dans Z-Wave JS UI ou l’app Fibaro.
- Alimenter le module — il s’inclut automatiquement sans manipulation.
Inclusion manuelle
- Activer le mode inclusion dans le hub.
- Triple appui rapide sur le bouton B du FGS-224.
- LED verte fixe = inclusion réussie.
IMPORTANT : configurer les paramètres 1 et 2 immédiatement après l’inclusion, AVANT de faire tout test. Si le câblage est en contact sec mais que les paramètres sont en mode 230 V, un test peut endommager l’équipement connecté.
Paramètres de configuration clés
| 1 | Mode sortie OUT1 (0=relais 230V, 1=contact sec) | 0 | CRUCIAL — configurer avant tout test |
| 2 | Mode sortie OUT2 (0=relais 230V, 1=contact sec) | 0 | CRUCIAL — configurer avant tout test |
| 5 | Mode OUT1 (0=bistable, 1=impulsion) | 0 | 1 pour portail et gâche sur canal 1 |
| 6 | Durée impulsion OUT1 (ms) | 500 | 500 portail — 200 gâche |
| 7 | Mode OUT2 (0=bistable, 1=impulsion) | 0 | 1 pour portail et gâche sur canal 2 |
| 8 | Durée impulsion OUT2 (ms) | 500 | 500 portail — 200 gâche |
| 10 | Type bouton S1 (0=bistable, 1=poussoir) | 0 | Adapter à l’interrupteur installé |
| 11 | Type bouton S2 (0=bistable, 1=poussoir) | 0 | Adapter |
| 12 | Action S1 (0=switch, 1=scène Z-Wave) | 0 | 1 si S1 déclenche une scène en plus |
| 13 | Action S2 | 0 | 1 si S2 déclenche une scène |
| 24 | Double clic déclenche scène (1=oui) | 0 | 1 pour activer double-clic sur S1/S2 |
| 30 | Restauration état après coupure OUT1 (0/1/2) | 2 | 2 = mémorisé — recommandé |
| 31 | Restauration état OUT2 | 2 | 2 = mémorisé |
| 40 | Seuil rapport puissance OUT1 (W) | 10 | 5 pour suivi précis |
| 41 | Seuil rapport puissance OUT2 (W) | 10 | 5 |
| 42 | Fréquence rapport énergie OUT1 (s) | 3600 | 600 pour tableau de bord HA |
| 43 | Fréquence rapport énergie OUT2 (s) | 3600 | 600 |
Compatibilité par hub domotique
| Hub | Statut | Notes d’intégration |
|---|---|---|
| Home Assistant (Z-Wave JS) | Natif — S2 + SmartStart | 2 entités switch indépendantes (switch.fgs224_l1 + switch.fgs224_l2). sensor.power_l1 + sensor.power_l2 + sensor.energy_l1 + sensor.energy_l2. Paramètres configurables depuis Z-Wave JS UI (onglet Configuration). Mode impulsion : paramètre 5/7 = 1 gère l’impulsion en interne. |
| Jeedom (Z-Wave JS) | Natif | Template FGS-224 inclus dans la base Z-Wave JS Jeedom. 4 commandes énergie (W et kWh par canal) disponibles. Paramètres 1 et 2 configurables via l’interface. |
| Fibaro HC3 / HC3L | Natif — prioritaire | Support natif avec QuickApp SmartModule inclus. Graphiques énergie par canal dans le tableau de bord. Interface HC3 pour configurer les modes de sortie sans connaître les numéros de paramètres. |
| Hubitat | Natif | Driver officiel Fibaro Smart Module. Les 2 canaux exposés comme 2 switches séparés. EnergyMeter par canal disponible. |
| SmartThings | Compatible | Driver communauté disponible. Fonctionnalités de base. Mode contact sec nécessite DTH personnalisé. |
Cas d’usage détaillés par configuration
Entrée maison — lumière + gâche (230V + contact sec)
C’est le cas d’usage le plus populaire du FGS-224. Installé dans le coffret de l’interphone ou la boîte de dérivation de l’entrée :
- OUT1 (230 V) : Lumière du hall d’entrée
- OUT2 (contact sec) : Gâche électrique de la porte d’entrée — impulsion 200 ms
- S1 : Interrupteur lumière entrée
- S2 : Bouton d’ouverture porte (appui = impulsion gâche)
Automatisations HA associées
- Géofencing arrivée : person.owner approche à 50 m → switch.fgs224_l2 turn_on (gâche s’ouvre) + light.entree ON
- Interphone Wi-Fi : sonnette appuyée → notification push + bouton « Ouvrir » dans l’app HA → switch.fgs224_l2 turn_on
Coffret technique — portail + arrosage (contact sec + contact sec)
Dans un coffret électrique extérieur avec transformateur 12 V et 24 V :
- OUT1 (contact sec) : Commande portail motorisé 12 V — impulsion 500 ms
- OUT2 (contact sec) : Électrovanne arrosage 24 V AC — bistable (reste ouvert 20 min)
- S1 : Bouton d’interrupteur portail physique
- S2 : Bouton d’activation arrosage manuel
Salon — 2 circuits éclairage (230V + 230V)
Configuration standard pour remplacer un double interrupteur :
- OUT1 (230 V) : Lustre salon principal
- OUT2 (230 V) : Lampes d’ambiance / spots
- S1 : Interrupteur lustre
- S2 : Interrupteur spots
- Scènes : Double clic S1 → scène cinéma (lustre 5 % + spots 0 %)
Cuisine — lumière + VMC (230V + 230V)
- OUT1 (230 V) : Lumière cuisine
- OUT2 (230 V) : VMC ou hotte aspirante
Automatisation — VMC conditionnel
- Condition : binary_sensor.occupancy_cuisine = true → switch.fgs224_l2 (VMC) → ON
- Extinction : binary_sensor.occupancy = false depuis 5 min → VMC → OFF
Automatisations types
Simulation présence — 2 circuits simultanés
- Mode vacances activé : switch.fgs224_l1 + switch.fgs224_l2 → simulation aléatoire toutes les 30–120 min
Suivi énergie par pièce
- Dashboard HA : sensor.fgs224_energy_l1 + sensor.fgs224_energy_l2 → graphique consommation salon (kWh/mois)
Portail — fermeture automatique oubli
- Déclencheur : sensor.portail_position > 10 % depuis > 30 min ET heure > 21h
- Action : switch.fgs224_l1 turn_on (impulsion fermeture) + notification « Portail fermé automatiquement »
Arrosage intelligent
- Déclencheur : heure = 7h00, jours = lundi/mercredi/vendredi
- Condition : pas de pluie prévue (API météo) ET sensor.soil_humidity < 55 %
- Action : switch.fgs224_l2 → ON pendant 20 min → OFF automatique
Où acheter le Fibaro Smart Module FGS-224 ?
Voir l'offre sur Amazon →Comparatifs
FGS-224 vs FGS-223 (Double Switch 2) — faut-il migrer ?
| Critère | FGS-223 Double Switch 2 | FGS-224 Smart Module |
|---|---|---|
| Génération Z-Wave | 500 Series | 700 Series |
| S2 Authenticated | Non | Oui |
| SmartStart (QR code) | Non | Oui |
| Contact sec NO/NC | Non — relais 230V uniquement | Oui — par canal |
| Mode impulsion | Non natif | Oui — par canal (params 5/6 et 7/8) |
| Mesure énergie | Oui — par canal | Oui — par canal |
| Neutre requis | Oui | Oui |
| Entrées S1 + S2 | Oui | Oui |
| Mode volet | Oui (param. 10 = 1) | Non — utiliser FGR-223 |
| Prix indicatif 2026 | Stock épuisé / ~35 € occasion | ~45–50 € neuf |
Différence importante : le FGS-223 (Double Switch 2) avait un mode volet roulant intégré (paramètre 10 = 1). Le FGS-224 n’a PAS ce mode — pour contrôler des volets, utiliser le Roller Shutter 4 (FGR-224). C’est un point de rupture à noter pour les migrations depuis FGS-223 en mode volet.
FGS-224 vs FGS-214 — 1 ou 2 relais, comment choisir ?
| Situation | FGS-214 (1 relais) | FGS-224 (2 relais) |
|---|---|---|
| 1 seul équipement à piloter | Idéal — plus compact | Surdimensionné |
| 2 équipements différents depuis 1 boîte | Non | Idéal — économise une boîte |
| 1 lumière + 1 contact sec (gâche) | Non (1 seul relais) | Parfait — configuration mixte |
| 2 portails ou 2 électrovannes | Non | Oui — 2 contacts secs indépendants |
| Boîte étroite (< 47 mm) | Oui (20 mm d’épaisseur) | Non (22 mm + câblage plus dense) |
| Budget limité | ~35 € | ~45 € |
FGS-224 vs Shelly Wave 2PM
| Critère | Fibaro FGS-224 | Shelly Wave 2PM |
|---|---|---|
| Génération Z-Wave | 700 Series — S2 | 800 Series — S2 — SmartStart |
| Contact sec NO/NC | Oui — par canal (param.) | Non — relais 230V uniquement |
| Mode volet roulant | Non | Oui (param. 71) |
| Mesure énergie | Oui — par canal | Oui — par canal |
| Mode impulsion | Oui — param. 5/6 et 7/8 | Oui — param. |
| Alimentation module | 230 V + Neutre | 230 V ou DC (multi-tension) |
| Prix indicatif | ~45 € | ~22 € |
Le Shelly Wave 2PM est moins cher et plus récent (800 Series) mais sans contact sec. Si vous avez besoin du mode volet : Wave 2PM. Si vous avez besoin du contact sec pour basse tension : FGS-224.
Questions fréquemment posées à propos du Fibaro Smart Module FGS-224
Non. Le FGS-223 avait un mode volet roulant intégré (paramètre 10 = 1) qui transformait les 2 canaux en montée/descente moteur. Le FGS-224 n’a pas ce mode. Pour contrôler des volets roulants : utiliser le Roller Shutter 3 (FGR-223). C’est un point critique à vérifier avant de migrer depuis un FGS-223 installé en mode volet.
Oui — c’est même la configuration la plus polyvalente et la plus recommandée. Paramètre 1 = 0 (OUT1 en 230 V) et paramètre 2 = 1 (OUT2 en contact sec). Les deux fonctionnent indépendamment et simultanément.
Oui. Paramètre 1 = 1 et paramètre 2 = 1 (les deux en contact sec). OUT1 en mode impulsion (paramètre 5 = 1, durée 500 ms) pour le portail. OUT2 en mode bistable (paramètre 7 = 0) pour l’électrovanne. Les deux contacts secs sont physiquement isolés l’un de l’autre — pas de risque de court-circuit entre les deux circuits basse tension.
Non. En mode contact sec (paramètre 1 ou 2 = 1), la mesure d’énergie n’est pas disponible sur ce canal. Le canal en contact sec ne commute pas de courant 230 V — il n’y a rien à mesurer. Seuls les canaux en mode 230 V exposent les entités de mesure d’énergie.
Techniquement oui (le module fait 22 mm d’épaisseur), mais avec 2 circuits de câblage (4 fils de sortie + 2 fils d’entrée + L + N), une boîte de 40 mm de profondeur sera très serrée. Une boîte de 47 mm est le minimum confortable. 60 mm est recommandé pour les installations avec câblage dense.
Oui. Les deux canaux peuvent être associés directement à d’autres modules Z-Wave via les groupes d’association Z-Wave. Par exemple, l’appui sur S1 peut déclencher un module relais dans une autre pièce sans passer par le hub. Configurer dans Z-Wave JS UI → onglet Associations du nœud.
Oui. Aucun compte Fibaro, aucune app Fibaro et aucun hub Fibaro (HC3) n’est requis. Le FGS-224 est un module Z-Wave standard qui s’inclut dans Home Assistant (Z-Wave JS) ou Jeedom comme n’importe quel module Z-Wave certifié.
