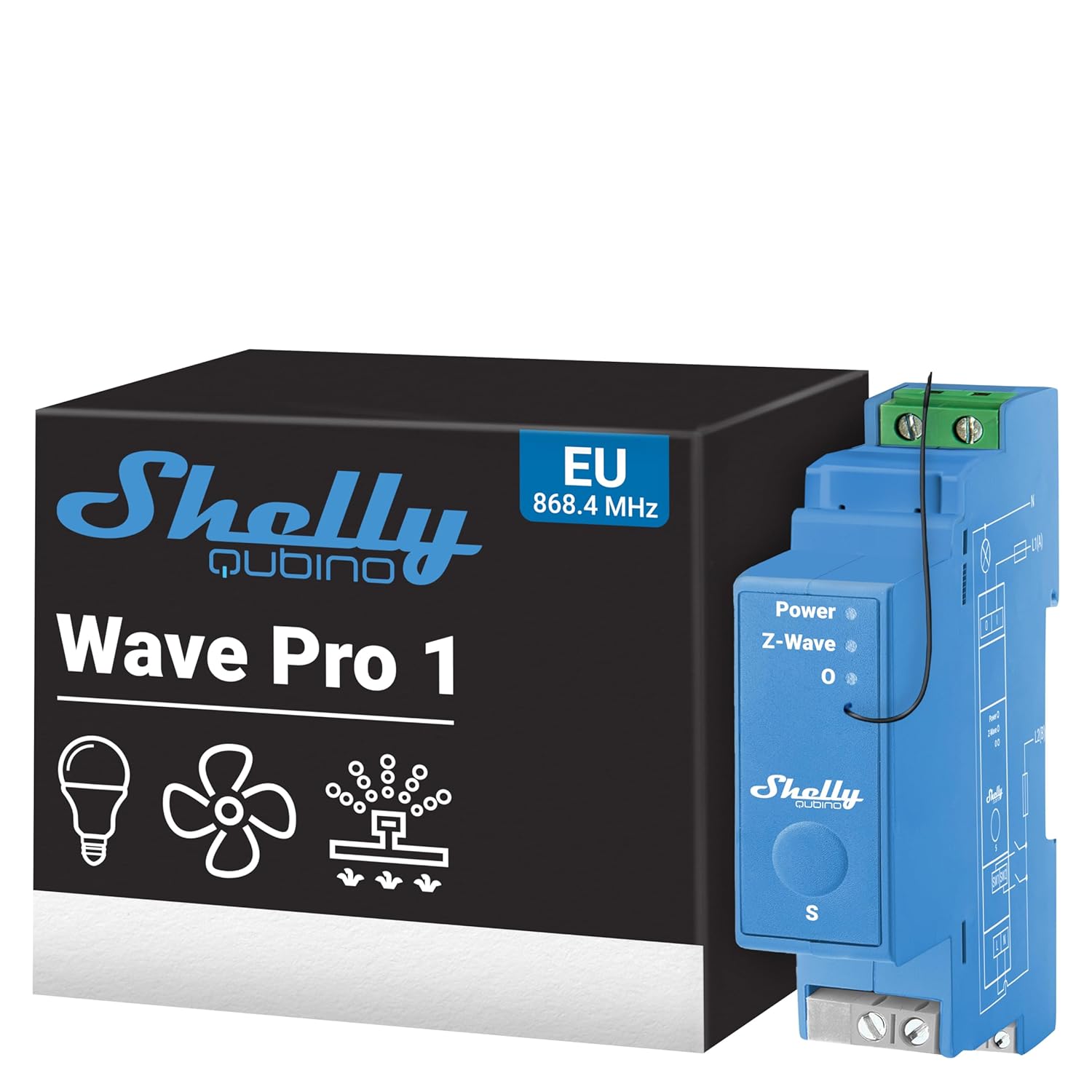

Le Wave Pro 1 est le relais contact sec sur rail DIN de base. 16 A, NO/NC, alimentation 230 V AC. Pour la version avec mesure d’énergie, voir le Wave Pro 1PM.
Voir l'offre sur Amazon →
Spécifications techniques
| Caractéristique | Valeur |
|---|---|
| Référence standard | Wave Pro 1 (WAVEPRO1EU) |
| Référence LR | Wave Pro 1 LR (WAVEPRO1LREU) |
| Protocole | Z-Wave Plus 800 Series — S2 Authenticated — SmartStart |
| Format | Rail DIN 35 mm — 1 module (17,5 mm de largeur) |
| Relais | 1 × NO/NC contact sec |
| Charge max AC | 16 A / 240 V AC |
| Alimentation module | 110–240 V AC |
| Mesure énergie | Non |
| Entrée interrupteur | SW — bistable ou poussoir |
| Répéteur Z-Wave | Oui |
| Température | 0°C à +40°C |
| Garantie | 3 ans |
Où l’acheter ?
Voir l'offre sur Amazon →Comparatif Wave 1 encastrable vs Wave Pro 1 rail DIN
| Critère | Wave 1 (encastrable) | Wave Pro 1 (rail DIN) |
|---|---|---|
| Format | Micromodule derrière interrupteur | Rail DIN tableau électrique |
| Charge max | 16 A | 16 A |
| Multi-tension | 230V / 12V / 24-48V DC | 230V AC uniquement |
| Mesure énergie | Non | Non |
| Répéteur Z-Wave | Oui | Oui |
| Prix indicatif | ~15 € | ~25 € |
| Idéal pour | Rénovation, rétrofit | Neuf, installation centralisée |
La
Installation pas à pas
SÉCURITÉ : couper le disjoncteur et vérifier l’absence de tension avant tout câblage.
- Clipser le Wave Pro 1 sur le rail DIN 35 mm.
- Alimentation module : Phase → borne L, Neutre → borne N.
- Charge : Phase arrivée → borne I, Sortie vers charge → borne O.
- Bouton ou interrupteur distant → borne SW (optionnel).
- Alimenter — inclure en Z-Wave (SmartStart ou manuel).
Câbler les modules Wave Pro sur un rail DIN dédié « domotique », séparé des disjoncteurs. Facilite maintenance et évolution.
Paramètres de configuration clés
| Param. | Fonction | Recommandation |
|---|---|---|
| 1 | Type SW (0=bistable, 1=poussoir) | Adapter |
| 6 | Mode sortie (0=bistable, 1=impulsion) | 1 pour portail, sonnette |
| 17 | Durée impulsion (ms) | 500 ms standard |
| 19 | État au redémarrage | 2 = mémorisé |
Section Z-Wave Long Range (version Wave Pro 1 LR)
Z-Wave Long Range — Wave Pro 1 LR
- Référence LR : WAVEPRO1LREU
- Portée en champ libre : > 1 km en champ libre — idéal grands bâtiments
- Hubs compatibles ZWLR : HA 2025.5+ avec dongle 800 LR — Hubitat C-8 / C-8 Pro
- Notes : En tableau électrique dans un local technique (sous-sol, garage), le LR permet d’atteindre tous les équipements du bâtiment sans répéteur. Un seul hub central suffit pour 4 000 nœuds ZWLR.
Questions fréquentes concernant Shelly Wave Pro 1
Peut-on commander via l’interrupteur mural ET en Z-Wave simultanément ?
Oui. La borne SW accepte un interrupteur filaire en parallèle du contrôle Z-Wave. L’état est synchronisé dans les deux sens dans Home Assistant.
